The GX5055 has the following connectors:
Connector |
Description |
J6 I/O |
UUT I/O Signals - 68-pin VHD connectors |
J7 I/O |
Power signals – 9 pin connector |
J8 Timing Control |
Timing Control Signals – 15 pin connector |

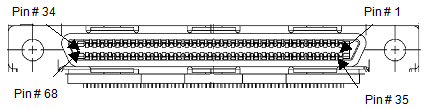

The figure below shows the layout of a 68-Pin VHD connectors used for UUT I/O and timing signals. The 68-pin male end plate connector has a shielded, double pin row receptacle. The connector mates with a UUT cable.
_Connector.gif)
GX5055 68-Pin (VHD) Connector
The following table defines the GX5055 DIO to UUT I/O signals. This interface uses a 68-pin VHD connector.
Pin |
Signal |
Type |
Pin |
Signal |
Type |
Pin |
Signal |
Type |
Pin |
Signal |
Type |
1 |
I/O0 |
I/O |
18 |
I/O17 |
I/O |
35 |
DUTGND |
I/O |
52 |
DUTGND |
I/O |
2 |
I/O1 |
I/O |
19 |
I/O18 |
I/O |
36 |
DUTGND |
I/O |
53 |
DUTGND |
I/O |
3 |
I/O2 |
I/O |
20 |
I/O19 |
I/O |
37 |
DUTGND |
I/O |
54 |
DUTGND |
I/O |
4 |
I/O3 |
I/O |
21 |
I/O20 |
I/O |
38 |
DUTGND |
I/O |
55 |
DUTGND |
I/O |
5 |
I/O4 |
I/O |
22 |
I/O21 |
I/O |
39 |
DUTGND |
I/O |
56 |
DUTGND |
I/O |
6 |
I/O5 |
I/O |
23 |
I/O22 |
I/O |
40 |
DUTGND |
I/O |
57 |
DUTGND |
I/O |
7 |
I/O6 |
I/O |
24 |
I/O23 |
I/O |
41 |
DUTGND |
I/O |
58 |
DUTGND |
I/O |
8 |
I/O7 |
I/O |
25 |
I/O24 |
I/O |
42 |
DUTGND |
I/O |
59 |
DUTGND |
I/O |
9 |
I/O8 |
I/O |
26 |
I/O25 |
I/O |
43 |
DUTGND |
I/O |
60 |
DUTGND |
I/O |
10 |
I/O9 |
I/O |
27 |
I/O26 |
I/O |
44 |
DUTGND |
I/O |
61 |
DUTGND |
I/O |
11 |
I/O10 |
I/O |
28 |
I/O27 |
I/O |
45 |
DUTGND |
I/O |
62 |
DUTGND |
I/O |
12 |
I/O11 |
I/O |
29 |
I/O28 |
I/O |
46 |
DUTGND |
I/O |
63 |
DUTGND |
I/O |
13 |
I/O12 |
I/O |
30 |
I/O29 |
I/O |
47 |
DUTGND |
I/O |
64 |
DUTGND |
I/O |
14 |
I/O13 |
I/O |
31 |
I/O30 |
I/O |
48 |
DUTGND |
I/O |
65 |
DUTGND |
I/O |
15 |
I/O14 |
I/O |
32 |
I/O31 |
I/O |
49 |
DUTGND |
I/O |
66 |
DUTGND |
I/O |
16 |
I/O15 |
I/O |
33 |
GND |
50 |
DUTGND |
I/O |
67 |
GND |
||
17 |
I/O16 |
I/O |
34 |
GND |
51 |
DUTGND |
I/O |
68 |
GND |
||
68-Pin UUT I/O Data Connector, J5
Notes for Table:
● Pin: Pin number
● I/O: Input or Output
● DUTGND – Device under test ground. The analog voltage input pin used to reference the DIO GND to the DUT’s ground
● IO0 – IO31: I/O data lines.
