This topic describes GX5106 Timing Module connector J1. This 68-pin, very high-density (VHD) connector handles UUT timing and external event signals.
_Connector.gif)

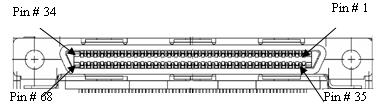

Timing Module 68-Pin (VHD) Connector
The following table lists GX5106 Timing signals:
# |
Signal |
Type |
# |
Signal |
Type |
# |
Signal |
Type |
# |
Signal |
Type |
1 |
Q0+ |
I |
18 |
ORUN+ |
O |
35 |
Q0- |
I |
52 |
ORUN- |
O |
2 |
Q1+ |
I |
19 |
GND |
P |
36 |
Q1- |
I |
53 |
GND |
P |
3 |
F0+ |
I |
20 |
BCLK+ |
O |
37 |
F0- |
I |
54 |
BCLK- |
O |
4 |
F1+ |
I |
21 |
GND |
P |
38 |
F1- |
I |
55 |
GND |
P |
5 |
STOP+ |
I |
22 |
OCLK+ |
O |
39 |
STOP- |
I |
56 |
OCLK- |
O |
6 |
START+ |
I |
23 |
GND |
P |
40 |
START- |
I |
57 |
GND |
P |
7 |
TRIG+ |
I |
24 |
OSTB+ |
O |
41 |
TRIG- |
I |
58 |
OSTB- |
O |
8 |
NU |
I |
25 |
GND |
P |
42 |
NU |
I |
59 |
GND |
P |
9 |
UStrb0+ |
O |
26 |
XTRIG+ |
I |
43 |
UStrb0- |
O |
60 |
XTRIG- |
I |
10 |
UStrb1+ |
O |
27 |
XPAUSE+ |
I |
44 |
UStrb1- |
O |
61 |
XPAUSE- |
I |
11 |
UStrb2+ |
O |
28 |
XCEN+ |
I |
45 |
UStrb2- |
O |
62 |
XCEN- |
I |
12 |
UStrb3+ |
O |
29 |
XSTBEN+ |
I |
46 |
UStrb3- |
O |
63 |
XSTBEN- |
I |
13 |
UStrb4+ |
O |
30 |
GND |
P |
47 |
UStrb4- |
O |
64 |
GND |
P |
14 |
UStrb5+ |
O |
31 |
XCLK+ |
I |
48 |
UStrb5- |
O |
65 |
XCLK- |
I |
15 |
UStrb6+ |
O |
32 |
XSTB+ |
I |
49 |
UStrb6- |
O |
66 |
XSTB- |
I |
16 |
UStrb7+ |
O |
33 |
VTHI |
P |
50 |
UStrb7- |
O |
67 |
VTHI |
P |
17 |
ARM+ |
O |
34 |
VTLO |
P |
51 |
ARM- |
O |
68 |
VTLO |
P |
68-pin Connector J1 (timing) to UUT Unspecified pins are GND
Notes for the table:
Signal |
Description |
OCLK |
Clock Output is not valid when using External Clock Enable (XCEN) with External Clock Input (XCLK). |
