GX3722 Connectors

The GX3722 has one user connector, J1. The connector is 62 pin high density D type as shown and described below:

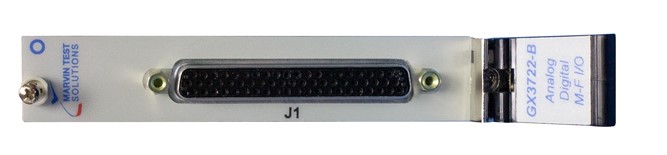

GX3722 J1 Connector

J1 – I/O Connector

Pin#
Function
Pin#
Function
Pin#
Function
1
ID0
22
ID1
43
ID2
2
HBW Stim Channel 1
23
HBW Stim RTN Ch1
44
Func Gen Ch1
3
HBW Stim Channel 2
24
HBW Stim RTN Ch2
45
Func Gen RTN Ch1
4
HBW Stim Channel 3
25
HBW Stim RTN Ch3
46
Func Gen Ch2
5
HBW Stim Channel 4
26
HBW Stim RTN Ch4
47
Func Gen RTN Ch2
6
NC
27
NC
48
NC
7
HBW Meas Channel 1
28
HBW Meas RTN Ch1
49
Digitizer P Ch1
8
HBW Meas Channel 2
29
HBW Meas RTN Ch2
50
Digitizer N Ch1
9
HBW Meas Channel 3
30
HBW Meas RTN Ch3
51
NC
10
HBW Meas Channel 4
31
HBW Meas RTN Ch4
52
Digitizer P Ch2
11
NC
32
NC
53
Digitizer N Ch2
12
Diff Out P Ch1
33
Diff Out N Ch1
54
NC
13
Diff Out P Ch2
34
Diff Out N Ch2
55
OC Ch1
14
Diff Out P Ch3
35
Diff Out N Ch3
56
OC Flyback Ch1
15
Diff Out P Ch4
36
Diff Out N Ch4
57
OC Ch2
16
Diff In P Ch1
37
Diff In N Ch1
58
OC Flyback Ch2
17
Diff In P Ch2
38
Diff In N Ch2
59
OC Ch3
18
Diff In P Ch3
39
Diff In N Ch3
60
OC Flyback Ch3
19
Diff In P Ch4
40
Diff In N Ch4
61
NC
20
GND
41
GND
62
GND
21
GND
42
GND



J1 Pin Out

Legend:
